Bộ mã hóa thang máy K76
Liên hệ
Osaka Elevator tư vấn miễn phí cho khách hàng, các nhà thiết kế chọn lựa, tính toán số lượng, tính năng của các thiết bị nâng hạ, nâng chuyển phù hợp với công năng từng công trình.
-
Chi tiết sản phẩm
-
Thông tin thêm
| Nguồn gốc | Thượng Hải, Trung Quốc |
| Hàng hiệu | HENGXIANG |
| Chứng nhận | CE,ISO9001 |
| Số mô hình | Bộ mã hóa thang máy K76 |
| Mô hình | Bộ mã hóa thang máy K76 | Đường kính ngoài | 76,5mm |
| Tải trọng trục | Bán kính 70N; Trục 50N | Mạch tín hiệu | NP, PNP, TTL, HTL, Điện áp |
| Kích thước lắp đặt | R34.5mm ( tấm lò xo 76T69) | Tần số đường kính trục rỗng | 18mm, 20 mm, 22mm; 25 mm; 28mm ； 30 mm |
| Nhiệt độ | Hoạt động: -20 + 85 ° | Trọn gói | hộp carton |

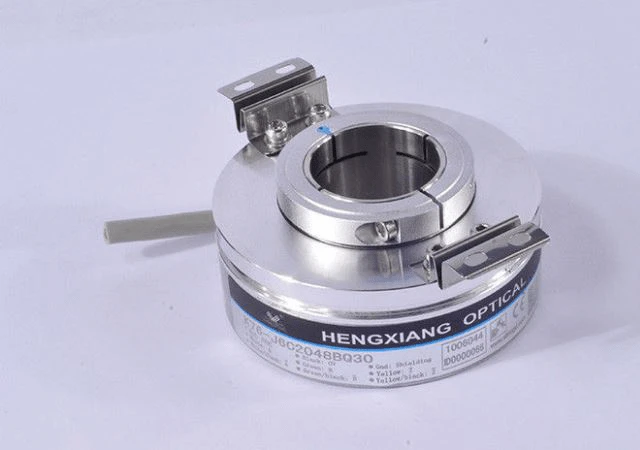

Bộ mã hóa thang máy K76 đường kính 76mm E80H30-10243N24 Bộ mã hóa quay quang 1024 xung
Những vấn đề cần chú ý:
1. Phải chọn điện áp nguồn: DC5V hoặc DC8-30V
2. Phải chọn số mô hình tấm lò xo lá nếu bạn chọn bộ mã hóa trục rỗng
3. Vui lòng thông báo tốc độ động cơ (RPM) mà bạn thực sự sử dụng
4. Nếu bạn có bất kỳ yêu cầu nào khác, vui lòng cung cấp các thông số chi tiết
Chi tiết Thông số kỹ thuật của bộ mã hóa trục rỗng K76
| Mặt hàng | Thông số cơ bản |
| Loại mã hóa | Mã hóa gia tăng |
| Chế độ đầu ra | NPN / PNP (Đầu ra bộ sưu tập mở) |
| Đầu ra điện áp | |
| Đầu ra đẩy | |
| Ổ đĩa đường (26LS31) TTL | |
| Ổ đĩa đường dây (DC8-30V) HTL | |
| Tiêu thụ hiện tại | 100mA tối đa |
| Tần số đáp ứng hàng đầu | 300KHZ |
| Ripple cho phép | ≤3% rms |
| Tải điện áp | ≤DC30V |
| GND | Không kết nối với bộ mã hóa |
| Tỷ lệ đánh dấu vào không gian | 45% đến 55% |
| Mô-men xoắn khởi động | Dưới 80 x 10-3 Nm |
| Khoảnh khắc Intertia | Ít hơn 100x 10-6kg.m2 |
| Tải trọng trục | Bán kính 70N; Trục 50N |
| REV hàng đầu | 3000 GIỜ |
| Mang cuộc sống | 1,5×109 vòng quay ở mức tải định mức (100000hrs ở 2500RPM) |
| Nhiệt độ môi trường | Hoạt động: -20 + 85 ° ； lưu trữ: -25 + 90 ° |
| Độ ẩm môi trường | Vận hành và lưu trữ: 35-85% rh (không điều hòa) |
| Rung (chịu đựng) | Biên độ 0,75mm, 5-55Hz, 2 giờ cho ba trục riêng lẻ |
| Sock (chịu đựng) | 1960m / s2, 11 ms ba lần cho các hướng X, Y, Z riêng lẻ |
| Vật liệu trục | Thép không gỉ |
| Chất liệu vỏ | Nhôm đúc |
| Chiều dài cáp | 1000mm (cáp có che chắn) |
| Lớp bảo vệ | IP50 |
| Chiều dài cáp | 1M (chiều dài cáp có thể được thêm một cách thích hợp bằng cách |
| yêu cầu, nhưng nó cần thanh toán riêng lẻ) | |
| Chứng nhận | CE |
| gói | Thùng cạc-tông |
| Khối lượng tịnh | Khoảng 360g (có gói) |
